لیزر ویلڈنگ مشین
لیزر ویلڈائن مشین
- یہ نظام ایک لیزر سورس، واٹر کولنگ سسٹم، ویلڈنگ ہیڈ اور وائر فیڈر پر مشتمل ہے۔
- ہینڈ ہیلڈ ویلڈنگ مشین لیزر ویلڈنگ کی لچک، اعلی کارکردگی، اور اعلی ویلڈنگ کے معیار کو مدنظر رکھتی ہے۔ اور استعمال کرنے سے پہلے کم از کم تربیت کی ضرورت ہوتی ہے۔
- سازوسامان کا ماڈیولر ڈیزائن اور ترتیب پیشہ ورانہ نظر آنے اور برقرار رکھنے اور ڈیبگ کرنے میں آسان ڈھانچہ فراہم کرتا ہے۔
تکنیکی پیرامیٹر اور کنفیگریشنز
|
جزو |
کنفیگریشن |
|
|
لیزر ماخذ |
میکس فوٹوونکس، چین میں بنایا گیا ہے۔ |
|
|
سر کاٹنا |
Au3tech، چین میں بنایا گیا |
|
|
واٹر چلر |
ہنلی، چین |
|
|
ویلڈنگ کا سر |
Au3tech، چین میں بنایا گیا |
|
|
پیرامیٹر
|
شرح شدہ آؤٹ پٹ پاور (w) |
1500/ 2000 |
|
آؤٹ پٹ پاور ایڈجسٹمنٹ کی حد |
10~100(%) |
|
|
مرکز طول موج (nm) |
1080±10 |
|
|
لائن کی لمبائی |
10m |
|
|
کام کرنے کا طریقہ |
مسلسل/ماڈیولیشن |
|
|
آؤٹ پٹ پاور استحکام |
<±1% |
|
|
ریڈ لائٹ پاور (uW) کا جائزہ لیں |
200 |
|
|
درجہ حرارت کی حد |
15-35oC |
|
|
نمی کی حد |
<70% No condensation |
|
|
ویلڈنگ کی موٹائی کی سفارشات |
0۔{1}}ملی میٹر |
|
|
ویلڈنگ گیپ کی ضرورت |
سے کم یا اس کے برابر 0.5 ملی میٹر |
|
|
ٹھنڈک کی قسم |
پانی کی ٹھنڈک |
|
لیزر ویلڈنگ کی صلاحیت کی میز

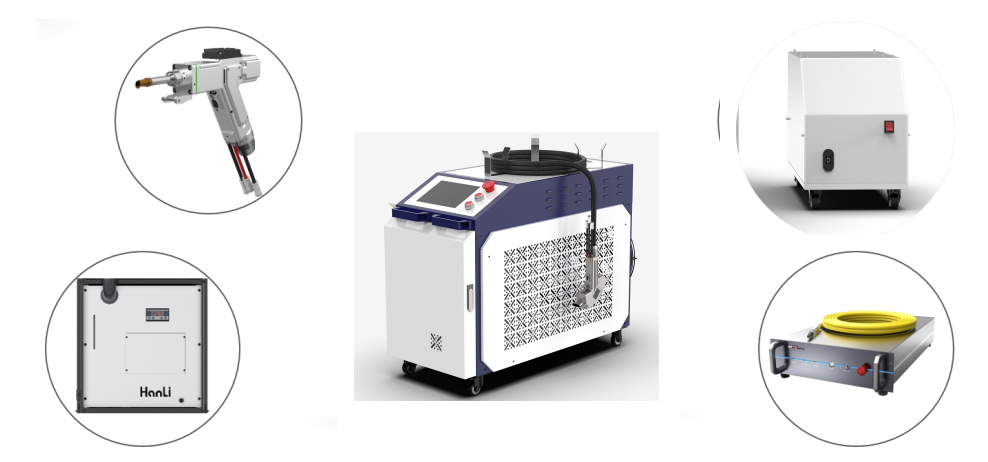

لیزر ویلڈنگ مشین کے اہم حصے
|
|
ہینڈ ہولڈ فائبر لیزر ویلڈنگ مشین
|
|
|
میکس فوٹونکس فائبر لیزر ذریعہ ویلڈنگ مشینوں کے لیے CW فائبر لیزر ذریعہ |
|
|
Au3tech لیزر ویلڈنگ کا سر
Wobbling لیزر ویلڈنگ پیٹرن ریموٹ لیزر کنٹرول طویل مدتی استعمال کے لیے 0.9kg محرک اور محفوظ ڈیزائن |
|
|
ہنلی واٹر چلر لیزر سورس اور ویلڈنگ ہیڈز کو ٹھنڈا کرنا |
|
|
کنٹرول پینل اور سسٹم ایچ ڈبلیو ایس5000 ماڈل ہائی پرفارمنس کنٹرول سسٹم کے ذریعے چلائی جانے والی یہ مشین بہت صارف دوست ہے اور پھر بھی آپریٹ کرنے میں آسان ہے، صحیح اقدار کا تعین کرکے یہاں تک کہ ایک نوآموز بھی اس مشین کو مختصر وقت میں سنبھال سکتا ہے۔
|
جھولنے والی ویلڈنگ ہیڈ کا تعارف:
⚫ صحت سے متعلق آپٹیکل عنصر، بیم کا بہترین اور مستحکم۔
⚫ ٹھنڈی شکل اور ایرگونومک ہلکے وزن والا ڈیزائن، طویل عرصے تک ہینڈ ہولڈنگ کے لیے آرام دہ۔
⚫ دوہری حفاظتی لینس ڈیزائن۔
⚫ روشنی کی جگہ کو مرکز کی پوزیشن میں ایڈجسٹ کیا جا سکتا ہے۔
⚫ لائن بیم، آسان آپریشن، اعلی مضبوطی، اچھا ویلڈنگ جوائنٹ۔
⚫ 80 ملی میٹر بیم کی چوڑائی حاصل کرنے کے لیے ایک ppi لیڈ D20- F600 کلیننگ لینس۔
⚫ کاٹنے اور زنگ صاف کرنے کے فنکشن پر سوئچ کر سکتے ہیں، کام کرنے میں آسان (اختیاری، اضافی لاگت)۔
لیزر ویلڈنگ مشین پیکنگ کی تفصیلات
| پاور (KW) | FLW٪7b٪7b0٪7d٪7dW | FLW٪7b٪7b0٪7d٪7dW | FLW٪7b٪7b0٪7d٪7dW | FLW٪7b٪7b0٪7d٪7dW |
| ورکنگ موڈ | 1 کلو واٹ لیزر ویلڈنگ مشین | 1.5 کلو واٹ لیزر ویلڈنگ مشین | 2 کلو واٹ لیزر ویلڈنگ مشین | 3 کلو واٹ لیزر ویلڈنگ مشین |
| کل پاور | 6.2 کلو واٹ | 7.7 کلو واٹ | 10 کلو واٹ | 14.4 کلو واٹ |
| MAX لیزر سورس سائز | 485x145x570mm | 482.6x133x550mm | 482.6x172x850mm | |
| وولٹیج ان پٹ ( V , Hz ) | سنگل فیز 220V، 50Hz | سنگل فیز 220V، 50Hz | سنگل فیز 220V، 50Hz | 3-فیز 380V،50Hz |
| مشین کا وزن (کلوگرام) | 117 کلوگرام (وائر فیڈر شامل ہیں) | 120 کلوگرام (وائر فیڈر شامل ہیں) | 130 کلوگرام (وائر فیڈر شامل ہیں) | 190 کلوگرام (وائر فیڈر شامل ہیں) |
| میزبان مشین کا سائز | 980x486x807mm (L*W*H) | 980x486x807mm (L*W*H) | 980x486x807mm (L*W*H) | 1110x620x1060mm (L*W*H) |
| وائر فیڈر کا وزن | 17.5 کلوگرام | 17.5 کلوگرام | 17.5 کلوگرام | 17.5 کلوگرام |
| وائر فیڈر کا سائز | 580x310x460mm (صرف مشین: 500x245x390mm) | |||
| پیکیج کا طول و عرض | 1110x580x1320mm | 1110x580x1320mm | 1110x580x1320mm | 1250*590*1550 mm |
| کل وزن | 143 کلوگرام | 146 کلوگرام | 159 کلوگرام | 232 کلوگرام |
| واٹر چلر | SCHYTJ٪7b٪7b0٪7d٪7d | SCHYTJ٪7b٪7b0٪7d٪7d | SCHYTJ٪7b٪7b0٪7d٪7d | SCHYTJ٪7b٪7b0٪7d٪7d |
| ریفریجرینٹ | آر 32 (ڈائیفلورومیتھین) | |||
| ریفریجرینٹ چارجنگ کی رقم | 300g | 300g | 350g | 600g |
| پانی کے ٹینک کا حجم | 11L | 11L | 11L | 13L |

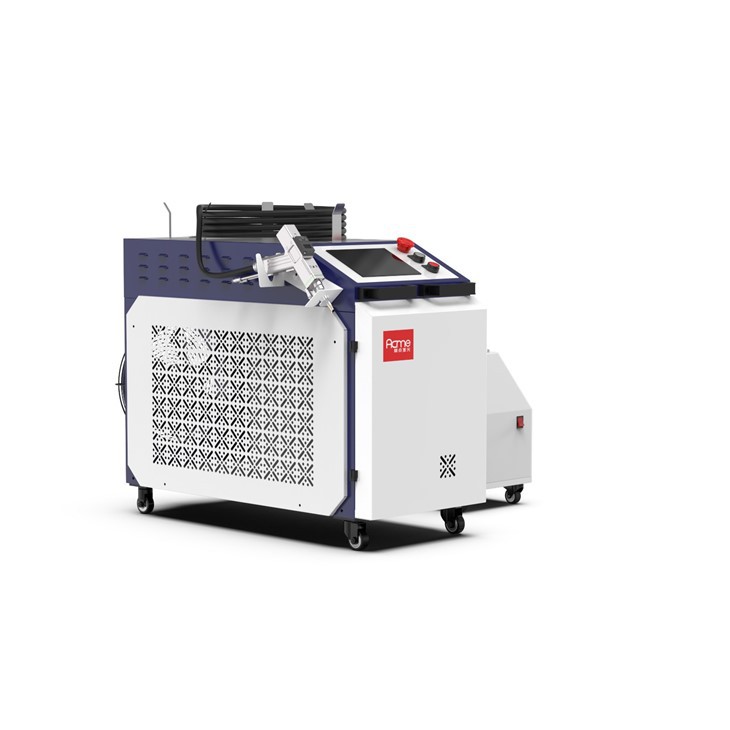

ہینڈ ہیلڈ لیزر ویلڈنگ مشین
